- 商品名稱：鐵路數字信號電纜
- 添加時間：2020-02-28 09:13:39
聯系郵箱：ly@lianyoudq.com
一、產品特點及用途
本產品在滿足TB/T 2476-1993《鐵路信號電纜》指標的基礎上，綜合電氣性能進一步優化，其中交流額定電壓提高了1.5倍，導電線芯絕緣電阻提高兩倍，工作電容下降 40%，降低了傳輸衰耗，提高了電纜的安 全可靠性。增加了傳輸衰減、阻抗、串音等項通信傳輸指標，具有傳輸模擬信號（1MHz）、數字信號（2M bit/s）、及交流750V或直流1100V電力的功能。
本產品適用于鐵路信號中ZPW-2000A無絕緣軌道電路自動閉塞系統，可滿足10km傳輸距離要求。用于列控自動裝置和超速防護系統地面設備，微機 聯鎖、微機監測系統、大功率電動轉轍機等有關信號設備和控制裝置之間傳輸控制信息、監測信息和電能?？勺鰹镈MIS基層信息，業務電話和區域通信的傳輸通 道，并可替代“鐵路信號電纜（PTY纜）”用于其它制式的信號系統中。
鐵路數字信號電纜除基本型外還有阻燃型、防白蟻型、耐寒型、高屏蔽型等用于特殊環境的產品。 二、產品使用特性
1、電纜導體長期工作溫度不超過70℃；
2、電纜使用環境溫度為-40℃～60℃；
3、電纜敷設時的環境溫度應不低于-10℃；
4、電纜敷設時的彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
三、型號、名稱、適用范圍、敷設條件及規格（基本型）
型號 | 名稱 | 簡稱 | 適用范圍、敷設范圍 | 規格 |
SPTYW03 | 銅芯皮－泡－皮物理發泡聚乙烴絕緣、聚乙烯外護套鐵路數字信號電纜 | 塑料護套非鎧裝鐵路數字信號電纜 | 適用于非電氣化鐵路。敷設在室內電纜架或室外電纜槽、管中。 | 4芯（1×4）×1.0 |
SPTYW23 | | 塑料護?**疤肥中藕諾繢? | 適用于非電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。 | |
SPTYWA23 | 銅芯皮－泡－皮物理發泡聚乙烴絕緣、綜合護層、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜 | 綜合護套鐵路數字信號電纜 | 電纜的理想屏蔽系數不大于0.8，適用于一般電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。 | |
SPTYWL23 | 銅芯皮－泡－皮物理發泡聚乙烴絕緣、鋁護套、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜 | 鋁護?**疤肥中藕諾繢? | 電纜的理想屏蔽系數不大于0.2，適用于有強電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。 |
四、型號、代號含義說明
型號、代號 | 含義 | 型號、代號 | 含義 | |
SPT | 鐵路數字信號電纜 | 23 | 雙鋼帶鎧裝聚乙烯外護套 | |
YW | 皮-泡-皮物理發泡聚烯烴絕緣 | H | 耐寒型 | |
L | 鋁護套 | DWZR | 低煙無鹵阻燃 | |
A | 綜合護套 | —FBY | 防白蟻型 | |
03 | 非鎧裝聚乙烯外護套 | —GP | 高屏蔽型 |
五、主要電氣性能指標
序號 | 項目 | 指標 | 單位 | 試驗方法 | 換算公式 | ||||||
1 | 直流電阻20℃ 每根導體直流電阻 | ≤22.5±1.0 | Ω/km | GB/T 3048.4 | L/1000 | ||||||
工作線對導體電阻不平衡a | ≤1 | % | ----- | ||||||||
2 | 絕緣電阻DC500V20℃ 每根絕緣線芯對其它絕緣線芯接屏蔽及金屬套 | ≥10000 | MΩ·km | GB/T 3048.6 | 1000/L | ||||||
3 | 絕緣介質強度50Hz2min 線芯間 所有線芯連在一起（或每根線芯）對屏蔽與金屬套 | ≥1000 ≥2000 | V | GB/T 3048.8 | ------ | ||||||
4 | 電容 四線組工作電容 對線組工作電容 每根絕緣線芯對連接到地的其它絕緣線芯間電容 | 28±3 35±4 ≤70 | nF/km | GB/T 5441.2 | L/1000 | ||||||
5 | 電容耦合系數 k1平均值 大值 k9～k12平均值 大值 四芯電纜k1指標為大值 | ≤81 330 ≤119 230 | pF/km | GB/T 5441.3 | （L/1000）1/2 L/1000 L/1000 （L/1000）1/2 L/1000 | ||||||
6 | 對外來地電容不平衡 ea1、ea2平均值 大值 四芯電纜ea1、ea2指標為大值 允許有10%盤數的e1、e2≤1294 pF/km | ≤330 800 | pF/km | GB/T 5441.3 | L/1000 | ||||||
7 | 150kHz回路間近端串音衰減 組內 組間 | ≥51 ≥55 | dB/km | GB/T 5441.6 | -10Lg（L/1000） | ||||||
1000KHz回路間近端串音衰減b 組內 組間 | ≥37 ≥42 | 表1 dB（300m以上） | 表2 GB/T 5441.6 | — | |||||||
| 項目 | 指標 | 單位 | 試驗方法 | 換算公式 | ||||||
8 | 回路間遠端串音防衛度 150kHz組內 組間 1000kHz組內 組間 | ≥52 ≥62 ≥39 ≥49 | dB/km | GB/T 5441.6 | -10Lg（L/1000） | ||||||
9 | 特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz | 675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16 | W | GB/T 5441.7 | ------ | ||||||
10 | 線對衰減d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz | ≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0 | dB/km | GB/T 5441.7 | L/1000 | ||||||
11 | 相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz | -43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6 | （°） | GB/T 5441.7 | ------ | ||||||
12 | 理想屏蔽系數： 鎧裝鋁護套數字信號電纜 高屏蔽鋁護套數字信號電纜 綜合護套數字信號電纜 高屏蔽綜合護套數字信號電纜 9芯及以下電纜金屬護套上的感應電壓: 50V～200V/km（50Hz） 12芯以上電纜金屬護套上的感應電壓: 35V～200V/km（50Hz） | ≤0.2 ≤0.1 ≤0.8 ≤0.5 | GB/T 5441.9 | ------ | |||||||
a導體電阻不平衡，即工作線對兩根導體的電阻之差與其電阻之和的比值。 b當長度小于300m時，近端串音換算公式為-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α為線對衰減， db/ km c20℃時的特性阻抗溫度系數在0.55kHz～2.6kHz時為0.002 1/℃。 d20℃時的衰減溫度系數為0.002 1/℃。 七、產品交貨長度

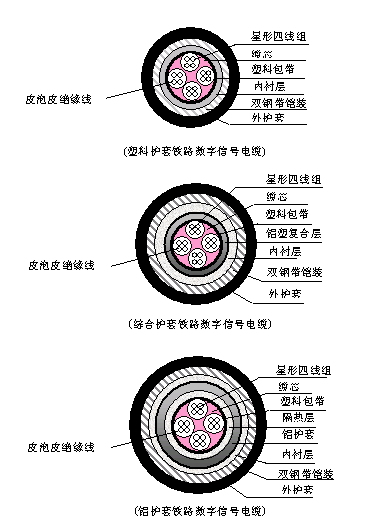

十一、產品規格、纜芯結構、參考外徑及重量 芯數 塑料護套鐵路數字信號電纜 綜合護套鐵路數字信號電纜 鋁護套鐵路數字信號電纜 非鎧裝 SPTYW03 鎧裝 SPTYW23 鎧裝 SPTYWA23 鎧裝 SPTYWL23 外徑 mm 重量 kg/km 外徑 mm 重量 kg/km 外徑 mm 重量kg/km 外徑 mm 重量 kg/km 4 9.3 76 12.3 159 15.5 266 20.4 597 6 12.2 110 15.4 238 16.9 287 22.6 704 8 13.8 137 17.0 281 18.5 341 23.6 764 9 13.8 145 17.0 290 18.5 350 23.6 773 12 14.5 176 17.7 328 19.2 389 25.1 856 14 14.5 193 17.7 345 19.2 409 25.1 873 16 16.3 221 19.5 391 21.4 463 26.8 951 19 16.3 247 19.5 417 21.4 492 26.8 976 21 17.3 270 20.5 450 22.4 525 26.8 997 24 17.8 299 21.0 484 22.9 563 28.8 1097 28 19.3 343 22.5 544 24.2 621 30.0 1182 30 19.3 360 22.5 561 24.2 641 30.0 1200 33 20.3 392 23.5 603 24.9 681 31.2 1277 37 21.8 435 25.0 662 27.1 758 32.4 1363 42 22.8 484 26.0 721 28.1 818 33.4 1447 44 22.8 502 26.0 738 28.1 837 33.4 1461 48 25.1 551 28.5 819 31.5 1197 36.6 1632 52 25.1 585 28.5 854 32.7 1269 36.6 1667 56 26.3 627 30.9 1184 33.0 1314 37.8 1754 61 26.3 671 30.9 1227 33.0 1359 37.8 1797 | |||||||||||
